Кабельные барабаны AKAPP-STEMMANN AV

Кабельные барабаны с пружинным приводом и контактными кольцами серии “AV” , в зависимости от мощности подразделены на 5 серий. Могут использоваться для различных условий как внутри помещения, так и на открытом воздухе.
Надежность и безопасность являются основными характеристиками данных систем, что подтверждается общеевропейским сертификатом соответствия СЕ (директива ЕС). Все элементы этих барабанов изготовлены из материалов самого высокого качества.
Cерии барабанов:
Cерия 190 диаметр шейки барабана Ø190 мм. Использ. для макс. 30 м. кабеля Ø12 мм, вес 0,25 кг/м. или 11 м. кабеля Ø20 мм, вес 0,55 кг/м.
Cерия 280 диаметр шейки барабана Ø280 мм. Использ. для макс. 60 м. кабеля Ø18 мм, вес 0,45 кг/м. или 29 м. кабеля Ø24 мм, вес 0,8 кг/м.
Cерия 300 диаметр шейки барабана Ø300 мм. Использ. для макс. 84 м. кабеля Ø10 мм, вес 0,15 кг/м. или 30 м. кабеля Ø24 мм, вес 0,8 кг/м.
Cерия 400 диаметр шейки барабана Ø400 мм. Использ. для макс. 88 м. кабеля Ø22 мм, вес 0,7 кг/м. или 50 м. кабеля Ø34 мм, вес 1,6 кг/м.
Cерия 500 диаметр шейки барабана Ø500 мм. Использ. для макс. 115 м. кабеля Ø26 мм, вес 0,95 кг/м. или 36 м. кабеля Ø34 мм, вес 2,25 кг/м.

Дополнительная информация:
• Мощность токосъемника до 200A /660В (в зависимости от типа барабана)
• В комплекте с легко монтируемым монтажным фланцем
• Комплексация исходя из условий клиентов
Преимущества кабельных барабанов AV
Пружинный привод: пружины барабана изготовлены из высококачественного пружинного вида стали, гарантирующего их оптимальную надежность и долговечность. Они вмонтированы в механический корпус, что предотвращает трение и износ. Благодаря специальной конструкции барабана замена пружин производится очень быстро и легко.
Кольцевой токосъемник: за счет модульной конструкции возможна любая комбинация питающих и управляющих сигналов, а также передача данных - и видеосигналов. Для оптимальной надежности используются посеребренные или со специальным напылением контактные кольца.
Корпус контактных колец установлен под армированной стекловолокном пластиковой крышкой, устойчивой к атмосферному воздействию и коррозии. За счет встроенного вентиляционного клапана конденсат в барабане сведен к минимуму. Крепежный материал полностью герметичен. Степень защиты IP65/66.
Конструкция: Корпус барабана изготовлен из обработанной стали с антикоррозийным цинковым или полиэстерольным покрытием. Болты, гайки и другие компоненты могут быть поставлены из нержавеющей стали или оцинкованы, или покрыты полиэстером. Монтажный фланец обеспечивает надежное крепление барабана к конструкции.

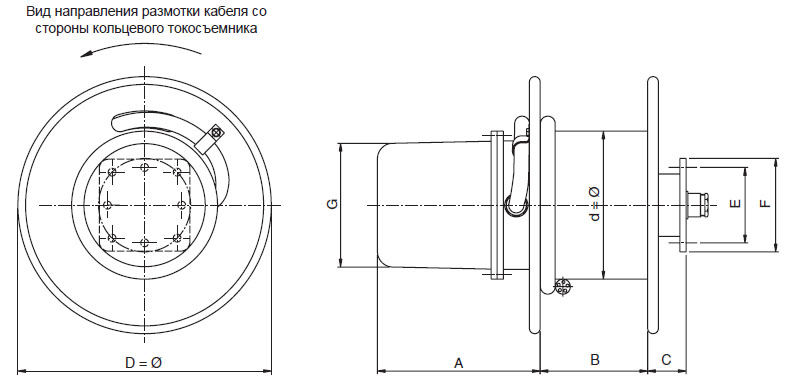

Габаритные размеры кабельных барабанов AV
Таблица размеров (мм)
Инструкции по монтажу кабельных барабанов AV
Ось барабана катушки должна монтироваться горизонтально. Ось барабана должна быть также установлена перпендикулярно к направлению намотки кабеля. Таким образом, при намотке кабеля фланец катушки остается свободным.
Пружины кабельного барабана должны иметь некоторое начальное количество витков, чтобы в свободном состоянии иметь определенную силу тяги: начальное натяжение. Это необходимо для надежной работы системы и оптимальной долговечности пружины. Число витков зависит от характеристик кабеля.
