Троллейный шинопровод AKAPP STEMMANN Multiconductor
Серия Multiconductor – универсальная 7-полюсная система электропитания для автоматизированных складов, конвейеров, кранов с возможностью установки на любую высоту. Скорость передачи токов – до 250 м/мин. Возможность использовать другие материалы для проводников - до 5 видов.
Закрытый троллейный шинопровод Multiconductor
Ток линии: 35, 50, 80, 125, 160А до 320А
Ном. макс. напряжение: 600 В
Количество шин: 2,3,4,5,6,7
Длина секции: 4 метра
Линия шин: плоская непрерывная
Материал корпуса: ПВХ
Температура: -30⁰С +60⁰С / -30⁰С +85⁰С / -20⁰С +80⁰С
Соединение шин: хомут/зажим
Степень защиты: IP23 (IP44 с лентой).
Конфигурация системы Multiconductor

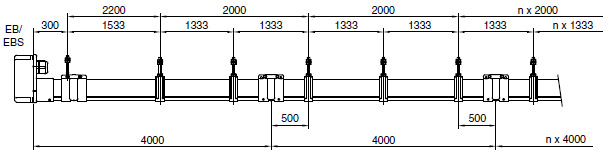

Пример схемы системы токоподвода с конечным подводом питания


Пример схемы системы токоподвода с линейным подводом питания

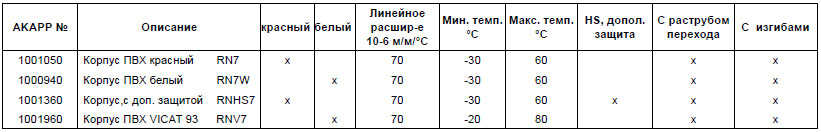

Корпус шинопровода RN7
Цвет: красный
7 каналов для 2, 3, 4, 5, 6 или 7 медных жил, по желанию.
Температурный диапазон: -30°C до +60°C.
Анти-реверсное ребро (А) в корпусе предотвращает неправильный монтаж токосъемника и пересечение фаз. Непрерывная желтая полоса (В) с одной стороны облегчает контроль правильности монтажа системы. Ударопрочный корпус из поливинилхлорида не поддерживает горение (обладает самозатухающими свойствами).
Корпус шинопровода RN7W
Цвет: белый. Размеры сходны с типом RN7.
Температура: -30°C до +60°C.
Для отражения лучистой энергии, например, в оранжереях, лучше использовать белый корпус.
Корпус шинопровода RNV7
Цвет: светло-серый. Размеры сходны с типом RN7.
Температура: -20°C до +80°C.
Для применения при более высоких температурах.
Корпус шинопровода RNHS7
Цвет: красный
Температура: -30°C до +60°C.
Благодаря дополнительным ограничительным ребрам снизу, данный корпус хорошо подходит для крепления системы невысоко от пола. Они также защищают установку от разбрызгивания воды.
Техническая информация по корпусам

Материал
Непластифицированный твердый полихлорвинил (ПВХ) со следующими характеристиками:
Ударная прочность: 5-10 kJ/m2
E-модуль: 2500-3000 N/mm2
Точка размягчения (Vicat): 81-83°C
Линейное расширение: 70.10-6 m/m/°C
Электрические характеристики
Объемное уд. сопротивл. при 100B: >4.1015 Ω/cм
Электр. прочность при 50 Гц: >30 кВ/мм
Воспламеняющ. свойства: UL94 V0
Длина стандартного корпуса: 4м
Медная герметизирующая лента AS7
Тип AS7-C, хлоропрен, черный цвет
Установка этой герметизирующей ленты обеспечивает использование системы в пыльных, влажных и химически-агрессивных условиях. Коррозия медных проводников предотвращена! Данная лента рекомендуется для установок на открытом воздухе и для особых производств, напр. бетонные и кирпичные заводы, угольные склады и перегрузка, молочные фермы, гальванические цеха, текстильная промышленность и др.
Тип RN(HS)7 с AS7 соответствует степени защиты IP44 и устанавливается на любой высоте.
Медные проводники

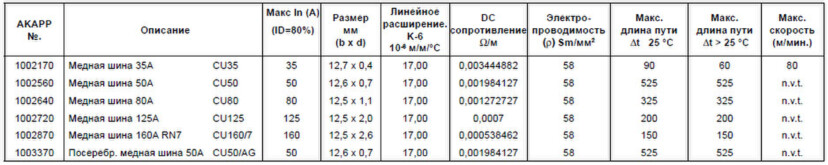

Каждый токоподвод комплектуется непрерывными плоскими медными шинами/проводниками, протянутыми на всю длину установки. Имеются медные шины с силой тока 35, 50, 80, 125 и 160А (рабочий цикл 80%). Материал: электролитная медь.
При параллельном соединении медных проводников каждой из трех фаз в трехфазную систему, возможна сила тока 250А (2×125) и 320А (2×160). 7-oй проводник используется в качестве заземления. При параллельном подключении нескольких токоподводов достигается значительно более высокий допустимый ток.
Подвесной скользящий кронштейн BN7-Z и BN7-L
Tип BN7-Z: оцинкованный;
Тип BN7-L: оцинкованный + эпоксидное покрытие.
Расстояние между кронштейнами: 2000 мм: для установок с Cu35, Cu50, Cu80; 1333 мм: для установок с любыми медными шинами

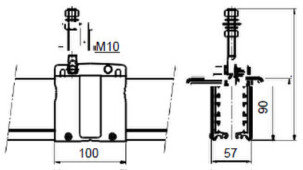

Подвесной фиксирующий кронштейн VMN7-Z и VMN7-L
Тип VMN7-Z: оцинкованный;
Тип VMN7-L: оцинкованный + эпоксидное покрытие.
Фиксация системы осуществляется рядом с узлом подвода питания с помощью фиксирующего кронштейна, подвешиваемого к опорному кронштейну. Скольжение корпуса при расширении/ сжатии материалов при перепаде температуры осуществляется благодаря скользящим подвесным кронштейнам. 2 самореза могут при необходимости усилить фиксацию.
Соединительный хомут VMN7-Z и VN7-L
Тип VMN7-Z: оцинкованный;
Тип VN7-L: оцинкованный + эпоксидное покрытие.
Корпуса соединяются с помощью соединительных самозахватывающихся хомутов. При необходимости, саморезы обеспечивают дополнительное жесткое крепление на длинных токоподводах.
Изоляционная лента Т50
Тип T50: ширина - 50мм, длина рулона - 10м. Этой клейкой лентой обматывают место соединения корпусов перед установкой соединительных хомутов.
Опорный кронштейн
Тип UH330 : l=330 мм, оцинкованный
Тип UH500/(R) : l=500мм , оцинкованный
Тип UH700/(R) : l=700мм, оцинкованный

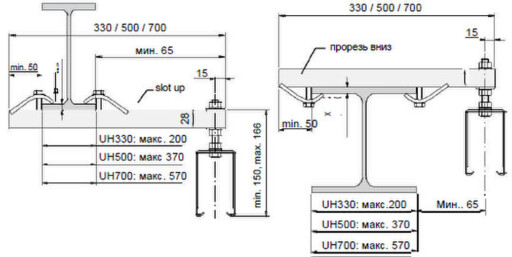

За счет С-профиля опорных кронштейнов возможно подвижное крепление подвесных кронштейнов и их настройка по расстояниям, т.о. вся система может легко выравниваться по всей горизонтальной длине.
Концевые узлы подвода питания EBS32
Компактный концевой узел подвода питания с кабельным отверстием М32, подходит для кабелей Ø10-21 мм. Соединяющие болты М6 в комплекте.
Концевые узлы подвода питания EB40
Концевой узел подвода питания с кабельным отверстием М40, подходит для кабелей Ø16-28 мм. Соединяющие болты М6 в комплекте. Например: 4 x 25 мм² (макс).
Концевые элементы питания EB63
Концевой элемент (коробка) подвода питания EB40 с кабельным сальником М63, предназначен для кабелей Ø30- Ø44,5мм.

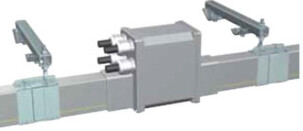

Линейные узлы подвода питания LB40
Отверстия М40 для проталкивания кабелей Ø16-28 мм. Соединяющие болты М6 в комплекте. Например: 4 x 25 мм² (макс).
Линейные узлы подвода питания LB32-4
Такой же, как и LB40, но имеет 4 отверстия М32 для кабелей Ø10-Ø21мм². Соединение питания включает транзитную коробку.
Транзитные кабеля для LB32-4
Одножильные, длиной 1,5м, помещаются в кабельные наконечники с двух сторон.
Тип OK25 (1x25 мм²), ∅14,9 мм; 135A макс. (100% D.C.)
Тип OK35 (1x35 мм²), ∅15,3 мм; 169A макс. (100% D.C.)
Питающие клеммы RC-LC80

Применяется для подключения медных жил Cu50 - Cu80. Способ крепления: защелкивание.

Питающие клеммы RC-LC110

Применяется для подключения медных жил Cu110. Способ крепления: защелкивание.

Питающие клеммы RC-LC200

Применяется для подключения медных жил Cu125, Сu160 и Сu200. Способ крепления: гаечно-болтовое крепление.
Транзитные кабели OK25

Кабель 1x25 мм2, длина:1,5м, с кабельными наконечниками. Максимальная сила тока: 125A или 250A (при параллельном подключении 2 кабелей) к медной жиле Cu125. Используется в транзитной коробке OGV320.

Транзитные кабели OK35

Наподобие кабеля типа OK25, применяется для передачи тока силой до 320A (при параллельном подключении 2 кабелей) к медной жиле Cu160.

Транзитные кабели OK50

Наподобие кабеля типа OK25, применяется для передачи тока силой до 400A (при параллельном подключении 2 кабелей) к медной жиле Cu200.
Токосъемники СL4-40/G
4-х жильный токосъемник со стандартным набором колес и кабелем подключения со стандартной длиной 1 м., подходит для всех ПВХ-корпусов типа RС. Максимальная скорость движения: 80 м/мин.
Транзитные коробки для токосъемников TTB
Данное устройство предназначено для подключения гибкого кабеля токосъемника с электропроводкой питаемого устройства.
Транзитная коробка крепится на питаемом устройстве или на кронштейн для подсоединения токосъемников с помощью специальных крепежных AKAPP-элементов рядом.
