Системы токоподвода AKAPP-STEMMANN серии SICL

Система токоподвода включает в себя токосъемники, системы крепления для использования в помещениях и на открытом воздухе, узлы питания и другие комплектующие.
Состав системы:
  • Прямые секции длиной до 6000 мм
  • Изогнутые секции с радиусом ≥ 300 мм
  • Подвесные и опорные кронштейны
  • Переходные секции типа С
  • Центральные/концевые элементы питания
  • Элементы конечные
  • Токосъемные тележки
  • Входные/переходные конeчные элементы
  • Вилочная насадка/буксирный рычаг для пер. секций

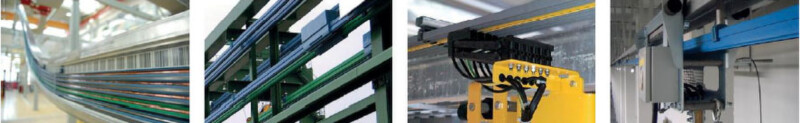

Область применения:
  • Мостовые краны и кран-балки
  • Многоярусные автоматизированные склады
  • Монорельсовые транспортные системы
  • Системы транспортировки товаров, конвейеры
  • Системы передачи информации
  • Производственные участки и линии
  • Подача электропитания на козловые краны
АКАПП-Штемманн производит следующие модификации токоподвода с индивидуальной изоляцией проводников: SICL10, SICL20, SICL25 и SICL40.
Токоподводы серии SICL прошли проверку на соответствие стандартам VDE0100 (Немецкая Ассоциация Электрических, Электронных и Информационных Технологий) и представляют собой систему проводников с индивидуальной защитой из пластмассы и изолированными контактами.
Токоподводы SICL могут эксплуатироваться как в помещении, так и на открытом воздухе.
Применение как прямых, так и изогнутых секций, специальных методов сгибания и соединения секций позволяет создавать системы с различным радиусом изгиба, как в горизонтальной, так и вертикальной плоскости.
Удобная конструкция секций делает сборку быстрой и легкой.
Система токоподвода серии SICL рассчитана на токи силой до 2200 А.
Количество задействованных жил зависит от технических требований.
На линиях SICL могут использоваться как одиночные токосъемники, так и целые многополюсные токосъемные узлы, состоящие из нескольких предварительно закрепленных на консоли токосъемников. Среди прочих АКАПП-Штемманн производит и поставляет на рынок токосъемники с защитой от обратной полярности.
Системы SICL успешно применяются как на кранах, в том числе козловых, так и на конвейерах, автоматизированных складах, использующих системы челночного типа, логистических узлах и т.д.
Технические характеристики системы токоподвода AKAPP-STEMMANN SICL
SICL-10
SICL-20
SICL-25
SICL-40
Модификация
SICL10
SICL20
SICL25
SICL40
Материал корпуса
ПВХ
ПВХ
ПВХ
ПВХ
Стандартная длина
6000 мм
6000 мм
6000 мм
6000 мм
Количество жил
не ограничено
не ограничено
не ограничено
не ограничено
Расстояние между опорами
макс. 800 мммакс. 1000 мммакс. 1500 мммакс. 2500 мм
Напряжение Un
690 Вольт690 Вольт1000 Вольт1000 Вольт
Сила тока (100% нагрузка при 35°C),макс.
макс. 100 Амакс. 200 Амакс. 550 Амакс. 2200 А
Площадь попереч. сечения жилы
25 мм2макс. 50 мм2макс. 200 мм2макс. 900 мм2
Материал проводников
медь, нержавеющая стальмедьмедь, алюм.-медь, алюм.-нерж.стальмедь, алюм.-медь, алюм.-нерж. сталь
Температура окружающей среды
-30°C до +90°C
-30°C до +90°C
-30°C до +90°C
-30°C до +90°C
Скорость перемещения
400 м/мин400 м/мин600 м/мин600 м/мин
Класс защиты (DIN VDE 0470 T.1/EN 60529)
IP23
IP23
IP23
IP23
Минимальный радиус изгиба секций
> 300 мм> 500 мм> 1500 мм> 2500 мм
Условия использованияв помещениина открытом воздухе и в помещениина открытом воздухе и в помещениина открытом воздухе и в помещении
Пожарные средства защиты
UL94 / V0
UL94 / V0
UL94 / V0
UL94 / V0
