Системы открытого токоподвода AKAPP-STEMMANN серии SOCL
Состав системы:
  • Прямые секции, длиной до 7000 мм
  • Изолирующие элементы
  • Токосъемники

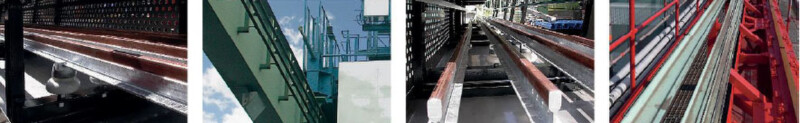

Область применения:
  • Мостовые краны и кран-балки
  • Металлургические заводы
  • Судоверфи
  • Порты
  • Канальные системы токоподвода
  • Системы токоподвода коробчатого типа
АКАПП-Штемманн производит следующие модификации открытого токоподвода: F20/A20, F35/A35 и F45/A45, а также различные виды медных жил.
Токоподводы открытого типа широко используются для передачи токов большой силы, под высоким напряжением, в расширенном температурном диапазоне, в сложных производственных и природных условиях.
Благодаря своей надежности наши токоподводы применяются наряду с другими системами на металлургических производствах, судоверфях и портах.
В зависимости от производственных требований в системах используются как медные, так стальные проводники, а также проводники из медно-алюминиевого сплава.
В портовых условиях наши системы устанавливаются в каналах или коробах.
Линии «АКАПП-Штемманн» открытого типа способны передавать токи силой до 2160 А.
В зависимости от производственных требований системы открытого токоподвода при условии применения специальных изоляционных средств могут использоваться для передачи токов под напряжением до 10 000 Вольт.
На открытых токоподводах могут применяться как одиночные, так и двойные токосъемники. С помощью специальных пружинных механизмов токосъемники могут устанавливаться как сверху, так и снизу, а также в боковой части токоподводов.
Технические характеристики системы токоподвода AKAPP-STEMMANN SOCL
Модификация
F20 / A20
F35 / A35
F45 / A45
VC25 - VC60
Стандартная длина
7000 мм
7000 мм
7000 мм
7000 мм
Расстояние между опорами
1500 мм2000 мм2500 мм2500 мм
Напряжение Un
1000 В1000 В1000 В1000 В
Сила тока (100% нагрузка при 35°C),макс.
макс. 560 Амакс. 920 Амакс. 1550 Амакс. 2150 А
Площадь попереч. сечения жилы
100 мм2200 мм2600 мм21200 мм2
Материал проводников
тип Fсталь - медьсталь - медьсталь - медьмедь
тип Aалюминий - медьалюминий - медьалюминий - медьмедь
Температура окружающей среды
-30°C до +130°C
-30°C до +130°C
-30°C до +130°C
-30°C до +130°C
Условия использования
на открытом воздухе и в помещении
на открытом воздухе и в помещениина открытом воздухе и в помещениина открытом воздухе и в помещении
