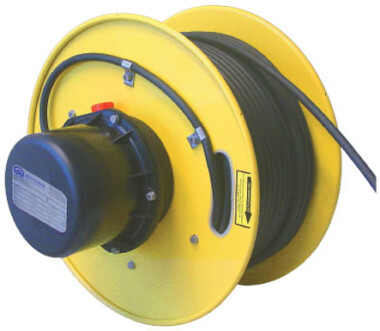

Кабельные барабаны AKAPP-STEMMANN AVS28

Кабельные барабаны с пружинным приводом и контактными кольцами серии “AVS28” специально разработаны для производств со средней нагрузкой. Могут использоваться для различных условий как внутри помещения, так и на открытом воздухе.
Надежность и безопасность являются основными характеристиками данных систем, что подтверждается общеевропейским сертификатом соответствия СЕ (директива ЕС). Все элементы этих барабанов изготовлены из материалов самого высокого качества.
Тиры барабанов:
AVS28431820..-5004, 3-фазы+земля, 50A, 500B
AVS28431820..-5005, 4-фазы+земля, 50A, 500B
AVS28431820..-5008, 7-фаз+земля, 50A, 500B
AVS28431820..-2512, 11-фаз+земля, 25A, 500B
(..=тип пружин E, C или D. Сила тока при 100% ID)

Дополнительная информация:
• Вес корпуса барабана около 27 кг (без кабеля)
• В комплекте с легко монтируемым монтажным фланцем
• Возможна установка направляющей кабеля и роликовой направляющей (дополнительно)
Преимущества кабельных барабанов AVS28
Пружинный привод: барабан оснащен двумя пружинами, изготовленными из высококачественного пружинного вида стали, гарантирующего их оптимальную надежность и долговечность. Они вмонтированы в механический корпус, что предотвращает трение и износ. Благодаря специальной конструкции барабана замена пружин производится очень быстро и легко. Максимальная сила тяги зависит от типа пружин. Подробная информация об этом представлена ниже.
Кольцевой токосъемник: за счет модульной конструкции возможна любая комбинация питающих и управляющих сигналов, а также передача данных- и видеосигналов. Для оптимальной надежности используются контактные кольца со специальным напылением. Корпус контактных колец установлен под армированной стекловолокном пластиковой крышкой, устойчивой к атмосферному воздействию и коррозии. За счет встроенного вентиляционного клапана конденсат в барабане сведен к минимуму. Крепежный материал полностью герметичен. Степень защиты IP65/66.
Конструкция: Корпус барабана изготовлен из обработанной стали с антикоррозийным покрытием из полиэстера. Фланцы барабана ярко-желтого цвета хорошо комбинируются с синим кольцевым токосъемником. За счет отсутствия выступающих болтов крепления гарантируется оптимальная защита кабеля. Все болты и гайки изготовлены из нержавеющей стали, все остальные компоненты оцинкованы или имеют покрытие из полиэстера. Стальной крепежный фланец обеспечивает надежное крепление барабана к конструкции.

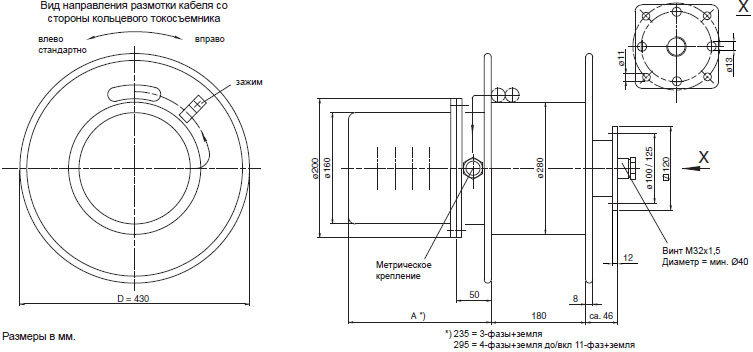

Габаритные размеры кабельных барабанов AVS28

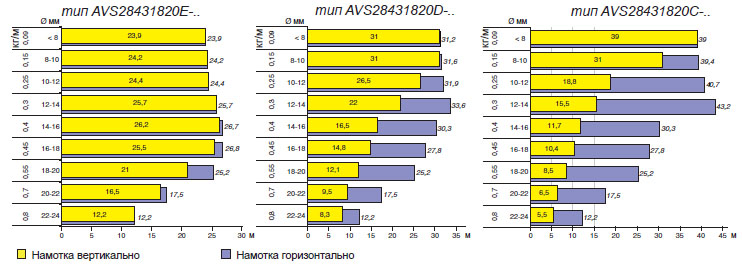

Длины намотки кабеля (Горизонтальная намотка: кабель поддерживается, барабан установлен на подвижном оборудовании, расстояние от оси катушки до позиции кабеля макс. 1,5 м. Вертикальная намотка: барабан установлен стационарно, непосредственно вверху над подвижным оборудованием).
Инструкции по монтажу кабельных барабанов AVS28
Ось барабана катушки должна монтироваться горизонтально. Ось барабана должна быть также установлена перпендикулярно к направлению намотки кабеля. Таким образом, при намотке кабеля фланец катушки остается свободным.
Пружины кабельного барабана должны иметь некоторое начальное количество витков, чтобы в свободном состоянии иметь определенную силу тяги: начальное натяжение. Это необходимо для надежной работы системы и оптимальной долговечности пружины. Число витков зависит от характеристик кабеля.
