Троллейный шинопровод AKAPP STEMMANN Click-Ductor
Троллейный шинопровод Click-Ductor – это компактная система электроснабжения с быстро подключаемыми проводниками (6 типов). Гибкие уплотнительные ленты защищают корпус от проникновения пыли и влаги. В серии Click-Ductor также предусмотрено свободное расширение корпуса и проводников. Для питания кранов, конвейеров, грузоподъемного оборудования.
Ток линии: 50A, 80A, 125A, 160A, 200A, до 400А
Ном. макс. напряжение: 600 В
Токосъёмник: 35,70,100А
Длина секции: 3-4 метра
Количество шин: 4, 5, 7
Линия шин: до 800 м
Соединение шин: зажимы / резьбовая затяжка
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 метров в минуту
Температура: -30⁰С +50⁰С
Степень защиты: IP23 / IP44.
Конфигурация системы Click-Ductor
Система «Клик-Дактор» обладает большой гибкостью в плане расположения подводов питания: точное место расположения подвода питания и соответственно его тип (концевой или линейный) определяется с учетом специфики производственных условий и величины перепада напряжения.
Минимальная высота монтажа (от пола до верхней части токосъемной тележки) составляет 250мм. Расстояние между опорами (опорными конструкциями) может достигать 2,032 метра.

1) Система, собранная из секций типа RC4/RC7, концевой подвод питания, расстояние между опорами 1355мм


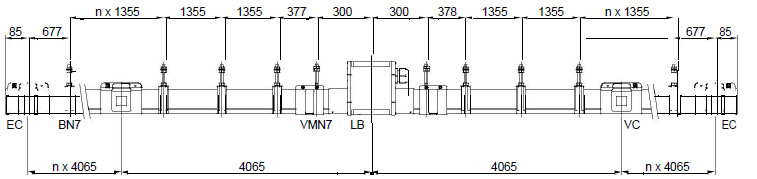

2) Система, собранная из секций типа RC4/RC7,линейный подвод питания, расстояние между опорами 1355мм

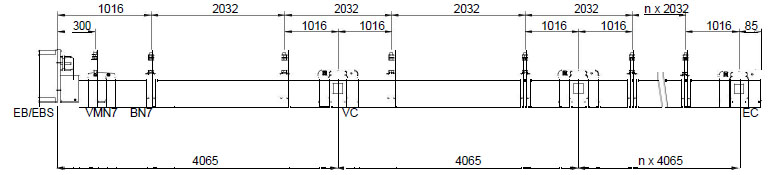

3) Система, собранная из секций типа RC4/RC7, концевой подвод питания, расстояние между опорами 2032мм

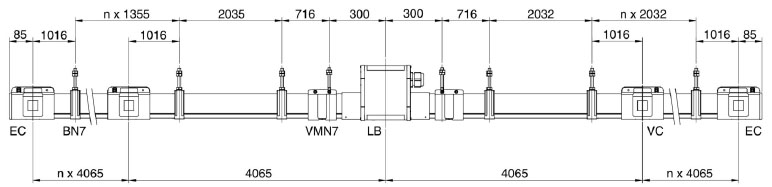

4) Система, собранная из секций типа RC4/RC7,линейный подвод питания, расстояние между опорами 2032мм

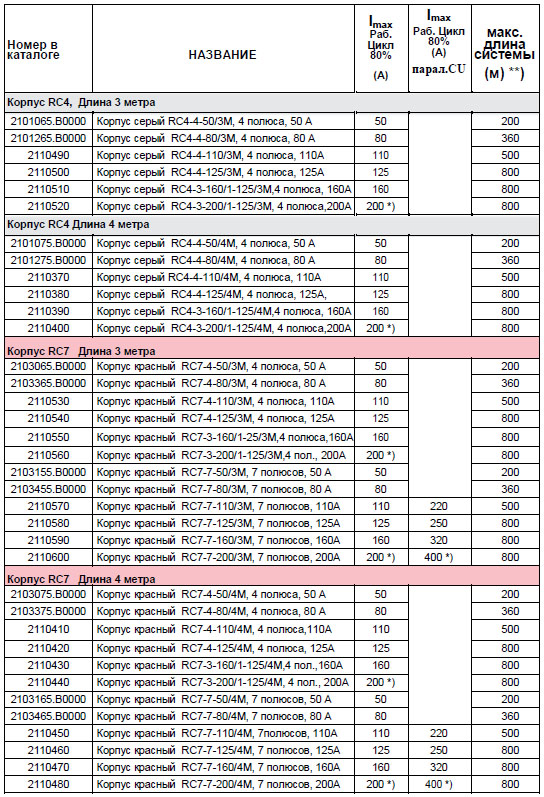

Корпус шинопровода RC4
Троллейный шинопровод Akapp Stemmann Click Ductor
Кол-во каналов: 4
Кол-во встроенных медных жил-проводников: 4
Цвет: серый.
Диапазон рабочих температур: от -20 °C до +50 °C.
Применение: в помещении.
Корпус шинопровода RC7-4
Троллейный шинопровод Akapp Stemmann Click Ductor
Кол-во каналов: 7
Кол-во встроенных медных жил-проводников: 4
Цвет: предупреждающий красный.
Диапазон рабочих температур: от -20 °C до +50 °C.
Применение: в помещении/на открытом воздухе
Корпус шинопровода RC7-5
Троллейный шинопровод Akapp Stemmann Click Ductor
Кол-во каналов: 7
Кол-во встроенных медных жил-проводников: 5
Цвет: красный.
Диапазон рабочих температур: от -20 °C до +50 °C.
Применение: в помещении/на открытом воздухе
Корпус шинопровода RC7-7
Троллейный шинопровод Akapp Stemmann Click Ductor
Кол-во каналов: 7
Кол-во встроенных медных жил-проводников: 7
Цвет: красный.
Диапазон рабочих температур: от -20 °C до +50 °C.
Применение: в помещении/на открытом воздухе
Технические характеристики корпусов
Материал: Непластифицированный твердый полихлорвинил ПВХ со следующими хар-ками:
Ударная прочность: 5-10 кДж/м2
E-модуль: 2500-3000 Н/мм2
Точка размягчения (Vicat): 81-83°C
Линейное расширение: 70.10-6 м/м/°C

Электротехнические характеристики
Объемное уд. сопротивление 100 V: >4.1015 Ω/см
Диэлектрич. прочность при 50 Hz: >30 кВ/мм
Класс воспламенения UL94: V0
Длина корпуса: 3м и 4м
Подвесной скользящий кронштейн BN7-Z и BN7-L
Для монтажа подвесных кронштейнов на опорные профили используются болты, с помощью которых производится регулировка высоты установки системы.
Рекомендуемое расстояние между кронштейнами:
1355мм: все типы медных проводников; в помещении и на открытом воздухе.
2032 мм: все типы медных проводников, только в помещении.
Подвесной фиксирующий кронштейн VMN7-Z и VMN7-L
Фиксирующие подвесные кронштейны в виде неподвижно закрепляемых хомутов c опорными профилями используются для крепления уже собранного токоподвода к опорным конструкциям клиента. Фиксирующие кронштейны представляют собой фиксированную точку, от которой происходит свободное расширение системы под воздействием температурных колебаний.
Опорный кронштейн
Тип UH330 : l=330 мм, оцинкованный
Тип UH500/(R) : l=500мм , оцинкованный
Тип UH700/(R) : l=700мм, оцинкованный
По запросу заказчика возможна поставка кронштейнов другой длины. Свободно раздвигающаяся скоба позволяет устанавливать кронштейн на двутавровые балки различного размера. Регулировка по высоте осуществляется с помощью болтов и гаек.

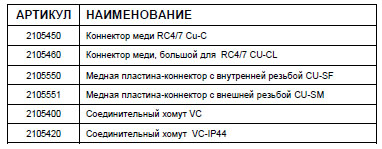

Безболтовые коннекторы для медных жил Cu-C
Тип Cu-C: используются для соединения медных жил мощностью: 50A и 80A. Гибкие латунные коннекторы надеваются и с помощью небольшого усилия закрепляются на концах соседних медных жил. При этом слышен характерный щелчок. Углубление в коннекторе обеспечивает прочность соединения во время возможного смещения стыка. Коннекторы не входят в комплект поставки, поэтому их необходимо заказывать отдельно.
Безболтовые коннекторы для медных жил Cu-CL
Тип Cu-CL: используются для соединения медных жил мощностью 110A. Конструкция данных коннекторов не отличается от конструкции коннекторов типа Cu-C, но может использоваться для жил, предназначенных для передачи тока силой до 110A (ПВ: 80%) . Такие коннекторы не входят в комплект поставки, Поэтому их необходимо заказывать отдельно. На обеих сторонах коннектора нанесена соответствующая маркировка (см. чертеж). Для соединения медных жил с амперажом выше 110A используются коннекторы с болтовым креплением.
Безболтовые коннекторы для медных жил Cu-S
Type Cu-S: используются для соединения медных жил мощностью: 125A, 160A и 200А. Коннекторы с болтовым креплением состоят из двух надвигаемых друг на друга С-образных пластин, которые крепятся к жилам с помощью болтов и гаек. Системы токоподвода, рассчитанные на 125A, 160A и 200A поставляются с уже встроенными коннекторами с болтовыми креплениями, которые входят в комплект поставки. И поэтому необходимость в дополнительном заказе таких креплений отпадает.

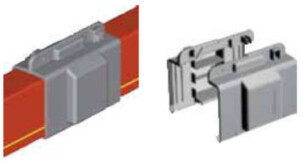

Соединительный хомут VC
Соединительный хомут состоит из двух частей, которые легко соединяются между собой через защелкивание. На внутренних сторонах половинок хомутов предусмотрены специальные углубления-полости, в которых размещаются выступающие части коннекторов и других монтажных элементов. Поставляются два типа соединительных хомутов, соответствующие степеням защиты IP23 и IP44.

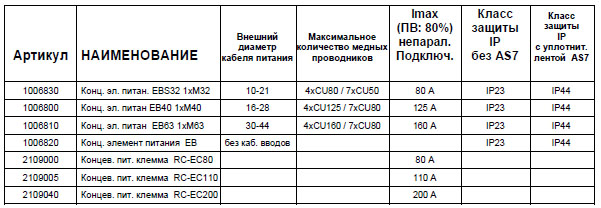

Концевые элементы питания EBS32
Концевой элемент (коробка) подвода питания с кабельным вводом M32, предназначен для кабелей Ø10-Ø21 мм. В комплект поставки включены винты M6.
Концевые элементы питания EB40
Концевой элемент (коробка) подвода питания с кабельным вводом M40, предназначен для кабелей Ø16-Ø28 мм. Выдавливаемые отверстия разного диаметра позволяют легко установить кабельные сальники разных размеров. В комплект поставки включены винты M6.
Концевые элементы питания EB63
Концевой элемент (коробка) подвода питания EB40 с кабельным сальником М63, предназначен для кабелей Ø30- Ø44,5мм.
Концевые питающие клеммы RC-EC80
Предназначены для подключения медных проводников Cu50A и Cu80 к выводам коробки питания. Заказываются отдельно.
Концевые питающие клеммы RC-EC110
Предназначены для подключения медных проводников Cu110A к выводам коробки питания. Заказываются отдельно.
Концевые питающие клеммы RC-EC200
Предназначены для подключения медных проводников 125A, 160A или 200A. Устанавливаются производителем на каждой секции системы «Клик-Дактор». Отдельный заказ не требуется.
Линейные коробки ввода питания LB40/LB63
Тип LB40
Линейная коробка подвода питания для подключения медных проводников до 125А поставляется вместе с 1 кабельным сальником M40 для подключения кабелей Ø16-Ø28 мм.

Тип LB63
Линейная коробка подвода питания для подключения медных проводников до 160А поставляется вместе с 1 кабельным сальником M63 для подключения кабелей Ø30-Ø44,5 мм.
Линейные коробки ввода питания LB32-4/LB32-7
Тип LB32-4
Коробки данного типа имеют такую же конструкцию как и коробки LB63, кроме того они оборудованы 4 кабельными сальниками M32 для кабелей Ø10- Ø21мм.

Тип LB32-7
Коробки данного типа аналогичны по конструкции коробкам LB32-4, однако имеют 7 кабельных сальников M32 для кабелей Ø10-Ø21мм.
Питающие клеммы RC-LC80

Применяется для подключения медных жил Cu50 - Cu80. Способ крепления: защелкивание.

Питающие клеммы RC-LC110

Применяется для подключения медных жил Cu110. Способ крепления: защелкивание.

Питающие клеммы RC-LC200

Применяется для подключения медных жил Cu125, Сu160 и Сu200. Способ крепления: гаечно-болтовое крепление.
Транзитные кабели OK25

Кабель 1x25 мм2, длина:1,5м, с кабельными наконечниками. Максимальная сила тока: 125A или 250A (при параллельном подключении 2 кабелей) к медной жиле Cu125. Используется в транзитной коробке OGV320.

Транзитные кабели OK35

Наподобие кабеля типа OK25, применяется для передачи тока силой до 320A (при параллельном подключении 2 кабелей) к медной жиле Cu160.

Транзитные кабели OK50

Наподобие кабеля типа OK25, применяется для передачи тока силой до 400A (при параллельном подключении 2 кабелей) к медной жиле Cu200.

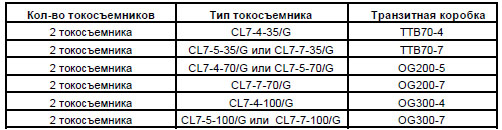

Токосъемники С7/G
Токосъемники стандартных серий применяются для передачи тока силой 35A, 70A или 100A (ПВ 60%) в системах токоподвода с 4, 5 или 7 проводниками. Скорость передвижения токосъемника может достигать 80м/мин. Токосъемники серии ‘CL’ поставляются с подключенным питающим кабелем стандартной длины 1м. Токосъемники серии ‘C’ поставляются без кабеля. Для увеличения силы передаваемого тока из токосъемников данных серий могут формироваться токосъемные модули путем соединения двух токосъемников.
Благодаря наличию скользящих башмаков токосъемники беспрепятственно перемещаются одновременно с подвижным оборудованием по встроенным медным жилам внутри системы троллейного токоподвода. Токосъемники C(L)7/GS предназначены для работы на высоких скоростях(до 200 м/мин). В их состав входят удлиненные скользящие башмаки со встроенным комплектом колесиков. Дополнительный комплект средних колесиков обеспечивает максимальную устойчивость токосъемника во время движения.
Токосъемники СL4-40/G
4-х жильный токосъемник со стандартным набором колес и кабелем подключения со стандартной длиной 1 м., подходит для всех ПВХ-корпусов типа RС. Максимальная скорость движения: 80 м/мин.
